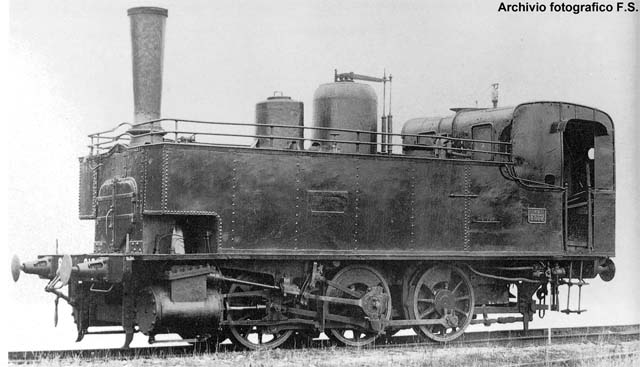

Locomotiva tender

Gr. 816



Gr. 816

(Locotender)



Dati tecnici:

 Anni di costruzione:  1881¸1883

 Numero di unitÓ costruite:

 38

 Numeri d’ordine:

 8161¸8198

 Costruttore

 Hasswell, Vienna N░ 8161¸65; Henschel, Cassel N░ 8166¸72;  MF Esslingen, Belgium N░ 8173¸98

 Scartamento

 1435

 Numero cilindri:

 2

 Diametro cilindri:

 430 mm

 Corsa cilindri:

 520 mm

 Pressione massima in caldaia:

 10 Kg/cm2

Potenza effettiva:

 390 C.V.

 Rodiggio:

 0-3-0

 Diametro ruote motrici:

 1095 mm

 Distribuzione:

 a cassetti sistema Stephenson

 VelocitÓ massima:

 45 Km/h

 Sforzo di trazione:

 7170 Kg

 Lunghezza tra i respingenti:

 8641 mm

 CapacitÓ di carbone:

 1700 Kg

 CapacitÓ di acqua:

 4500 Kg le locomotive 8161¸65, 5500 Kg le  8166¸98

 Peso in servizio:

 38300 Kg le locomotive 8161¸65, 40300 Kg le 8166¸98

 Peso aderente:

 38300 Kg le locomotive 8161¸65, 40300 Kg le 8166¸98

 UnitÓ in servizio nessuna

 Note:

 Ex gruppo 240 S.F.M. e R.A. N░ 2401¸2438

Freno a vapore escluse le locomotive 8170 e 8193

Freno a controvapore escluse le locomotive 8167-8187-8189-8190



Torna alla pagina precedente

Scheda a cura di Giancarlo Giacobbo
